Waarom we zonnepanelen scannen met een drone

Een zonnepaneel zet zonlicht om in stroom. Lukt dat ergens niet, dan blijft die energie als warmte in het paneel zitten. Een defect paneel is dus letterlijk warmer dan zijn buren, en dat verschil legt een warmtebeeldcamera vast.

Op een bedrijfsdak met duizenden panelen is elk paneel apart nameten onbegonnen werk. Een drone brengt het volledige dak in kaart, ook de zones die moeilijk of onveilig bereikbaar zijn. We vliegen bij voldoende zon en met de installatie in werking, want alleen dan worden afwijkingen zichtbaar.

De software legt de warmtebeelden daarna als één grote kaart over het dak en markeert elk paneel dat afwijkt. Zo weet onze technieker vooraf precies welk paneel hij moet nakijken.

Wat je ziet op het beeld

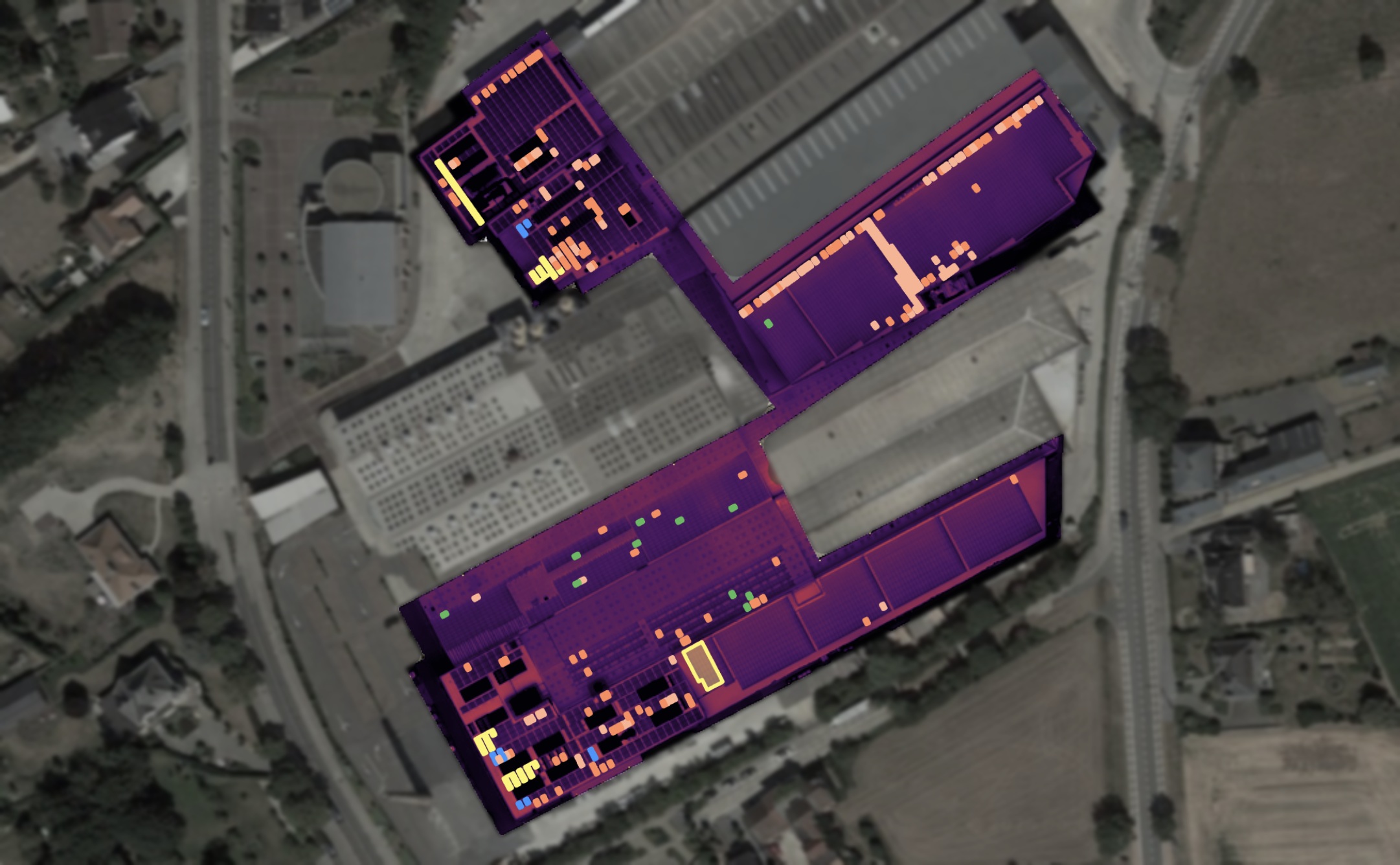

Het beeld hierboven is de warmtekaart van een bedrijfsdak van ruim twee hectare. Paars is de normale toestand: panelen die werken zoals het hoort en allemaal ongeveer even warm zijn. Hoe lichter de kleur, hoe warmer het oppervlak.

De gekleurde blokjes zijn de afwijkingen. Elk blokje staat voor één paneel dat warmer is dan het zou mogen zijn, en de kleur toont om welk type afwijking het gaat. Staan er veel blokjes naast elkaar in een rechte lijn, dan ligt de oorzaak meestal niet bij de panelen zelf maar bij de bekabeling of de aansluiting erachter.

Wat de afwijkingen betekenen

Een scan onderscheidt vijf types. Ze verschillen sterk in impact: een hotspot kost je een stukje rendement van één paneel, een onderbroken string legt een hele rij panelen stil.

Op dit dak waren het merendeel van de afwijkingen hotspots, maar de grootste winst zat elders: bij de onderbroken strings.

Niet elke afwijking is een defect. Bij een deel van de hotspots is de oorzaak gewoon vuil of schaduw, en dan volstaat een reiniging. Daarom koppelen we aan elke afwijking ook een vermoedelijke oorzaak.
